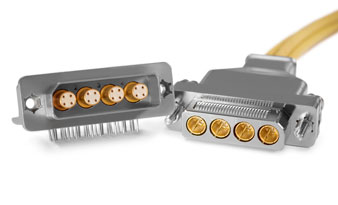

坚固耐用的D-Sub 100欧姆四屏蔽同轴/二屏蔽同轴连接器

坚固耐用的D-Sub 100欧姆四屏蔽同轴/二屏蔽同轴连接器
  • 设计用于将二屏蔽同轴/四屏蔽同轴触头的外屏蔽层直接连接至连接器罩壳
  • 固定在罩壳周围的多夹地弹簧可提供多点接触啮合,实现优质EMI屏蔽
  • 射频噪声低,耐久度高,可耐受多达1000次插拔
  • 供应100欧姆四屏蔽同轴和/或差分对二屏蔽同轴触头
  • 尺寸10触头的封装尺寸缩小30%,适用于狭窄空间

高阻抗D-Sub连接器设计用于将二屏蔽同轴/四屏蔽同轴触头的外屏蔽层直接连接至连接器罩壳。固定在罩壳周围的多夹地弹簧可提供多点接触啮合,实现优质的EMI屏蔽。

最终,从触头主体外部到连接器法兰进行测量时,将产生极低的触头电阻,因此确保最低射频噪声和高达1000次插拔的高耐久度。本公司的D-Sub系列满足并优于MIL-STD-202的所有抗冲击震动要求,并供应100欧姆四屏蔽同轴和/或差分对二屏蔽同轴触头。

为确保高速连接器插接无误,满足具体的接线要求和键控组合,设计中还纳入了键控轴柱。6档键控轴柱可实现36种可能的键控组合,从而确保坚固耐用的高速D-Sub插头无误插接到正确的高速插座上。
